超聲波自動焊接機
來源:未知 ??發布時間:2017-12-18 17:30??點擊:
感謝以下企業對華拓超聲波多年合作的支持
服務熱線: 400-886-8261
  • 怡合達自動化
    怡合達自動化
  • 大疆科技
    大疆科技
  • TCL
    TCL
  • 羅格朗
    羅格朗
  • 中山完美
    中山完美
  • 中山檸檬環境
    中山檸檬環境
  • 沃特爾凈水器
    沃特爾凈水器
  • 威世頓科技
    威世頓科技
  • 樂飲
    樂飲
  • 湖南人之源
    湖南人之源
  • 漢斯頓
    漢斯頓
  • 廣州大康
    廣州大康
  • 伯仕源
    伯仕源
  • 佰益健
    佰益健
  • 陽普醫療
    陽普醫療
  • 新晨汽車
    新晨汽車
  • 偉易達
    偉易達
  • 王氏港建
    王氏港建
  • 斯比泰電子
    斯比泰電子
  • 思瑞克斯
    思瑞克斯
  • 三星
    三星
  • 歐普照明
    歐普照明
  • 邁瑞醫療
    邁瑞醫療
  • 雷士照明
    雷士照明
  • 金寶電子
    金寶電子
  • 捷普電子
    捷普電子
  • 橫店得邦照明
    橫店得邦照明
  • 歌樂電子
    歌樂電子
  • 德豪潤達
    德豪潤達
  • 超人集團
    超人集團
  • 博世激光儀器
    博世激光儀器

為您量身定制,超聲波自動焊接機

針對不同材質形狀及裝配要求做加工組合,華拓超聲波均有生產也針對開發性客戶量身打造,擁有強大研發團隊及先進的焊接技術。


概述:
華拓超聲波自動焊接機:采用機械手加輸送帶機構運用程序巧妙結合,跟傳統超聲波焊接機相比可節省4至5人。最大限度的提高企業的勞動生產率,提高產品的合格率和減輕勞動強度,對企業的發展起到事半功倍的效果。

工作流程:
將未焊的膠件放在輸送帶上,輸送帶將膠件送至膠件待焊接區,當感應器感應到膠件時由左機械手夾起膠件放入焊接夾具內,機械手復位等待下次夾起膠件,超聲波開始焊接,焊接完成后,右機械手夾起焊接好的膠件,取出放在成品輸送帶上,將焊接成品運送致包裝區進行包裝。


華拓超聲波自動焊接機特點:

1、機械機構部分:底座為精密鋁合金壓鑄成型,機架用折彎型鋼材焊接成型,無縫鋼管立柱,剛性好,下壓不偏移。

2、電控系統:整機動作采用進口PLC控制完成,觸摸屏人機界面,亞徳客氣缸感應器,定位精度更高,焊接細節可在觸摸屏中進行設置調整。從而達到精準精細化。

3、焊接系統:采用NTK振動子,日本皇牌鋼變幅桿、亞徳客電磁閥、歐姆龍時間繼電器。機器功率強勁、鞏固耐用、比國產換能系統功率高出約22%。

4、焊接精度高:輸送帶送料,感應器定位。

5、適用性強:只需更換超聲波模具和底模就可以生產不同產品。不同寬度的產品不需要更換任何配件,調節限位塊即可。

6、焊接效果好:超聲波機輸出穩定強勁。


如何在激烈的競爭中比對手更快、更有效率的生產是長期擾眾多電子廠商的一個難題。要有效地解決這一難題需要廠商能夠選擇一種適當?shù)暮附庸に嚒?/span>

華拓超聲波自動焊接機將超聲波機與自動化結合在一起,可在擴大焊接工藝范圍的優勢下,最大限度的提高企業的勞動生產率,提高產品的合格率和減輕勞動強度,對企業的發展起到事半功倍的效果。
















機器參數:

型號:HT-zd1526
頻率:15KHZ
電壓:220V
輸出功率:2600W
產能:310個/小時

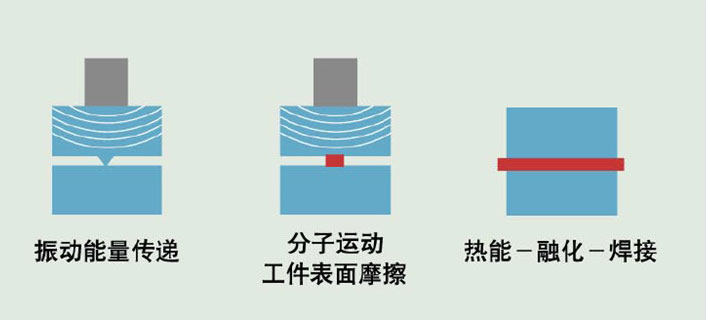

焊接原理圖

當超聲波作用于熱塑性的塑料接觸面時,會產生每秒幾萬次的高頻振動,這種達到一定振幅的高頻振動,通過上焊件把超聲能量傳送到焊區,由于焊區即兩個焊接的交界面處聲阻大,因此會產生局部高溫。又由于塑料導熱性差,一時還不能及時散發,聚集在焊區,致使兩個塑料的接觸面迅速熔化,加上一定壓力后,使其融合成一體。當超聲波停止作用后,讓壓力持續幾秒鐘,使其凝固成型,這樣就形成一個堅固的分子鏈,達到焊接的目的,焊接強度能接近于原材料強度。









充電器、電源適配器、電池殼、、閥控式密封維護鉛酸蓄電池 、3寸軟盤、U盤、SD卡、CF卡、USB接插件、手機配件、藍牙/錄影帶盤、計算機、電子表、手機、MP3、磁碟片、手機電池、手機外殼、設定器、開關插座、預付費水表電表、通訊設備、無繩電話.....等。










1、 將電纜的一端接到發振筒上輸出控制電纜接頭,另一端接到電箱背面的輸出控制電纜插 座上,并旋緊。

2、 將焊頭的連接面擦凈,連接在發振筒的換能器上,并用扳手鎖緊。  注意:連接時,必須確保焊頭與換能器間兩個連接面吻合,并鎖緊。不可因連接螺絲過長或滑牙無法鎖緊的現象,否則產生聲波傳遞不暢而導致本機損壞。

3、 裝卸焊頭時必須使用兩支扳手將焊頭及換能器分別卡住,不得只卡其中一個部分鎖緊或 裝卸,以免導致手提發振筒的損壞。

4、 檢查1、2點安裝妥當后,將電源線插座插在外接電源插座上,并扳動電源開關,這時 電源指示燈亮。

5、 輕壓聲波控制開關,這時能聽到聲波傳遞到焊頭時焊頭發出的“吱吱”聲,說明本機工作正常,即可投入使用。

6、 本機在工作出現異常時,切勿私自拆開設備,請通知供貨商或?qū)⒃O(shè)備寄到生產商檢查維修。

7、操作前,請務必做超聲檢測,以確定發生器頻率與換能器系統機械諧振頻率一致。尤其是更換焊頭或改變輸出振幅之后,不可疏忽。

8、調試:
a、 手提式超聲波塑料焊接機在出廠前已經調試完畢,如無異常情況,打開電源,調整焊接 時間至適當位置就可直接使用。
b、 故障分析: 故障現象 引起原因  當系統接上電源時,保險絲熔斷 電源線短路  當電源開關接通時,電源指示燈不亮 (1、 電源沒有真正接上;2、 整流橋壞);
c、 電源開關或指示燈壞;
d、 保險絲斷;


機器安裝法:

1、將發振箱放置于機體附近操作員易于觀察及調整之處。

2、接地:將地線一端接地,另一端接于發振箱后面之接地旋鈕。

3、發振箱與機體聯接:將機體之輸出電纜插頭及控制電纜插頭接于發振箱插座及機體插座上

4、接空壓源:將高壓氣壓管引清凈干燥之空壓源與熔接機體上空氣濾清器入口接頭以管束結合鎖緊。

5、接電源:發振箱后面之電源線及插頭,請接上AC220V,∮60/50HZ電源。









1:定期檢查電纜接頭是否松動。
2:焊頭、底模及工作物常保持清潔。
4:濾水杯達1/3水位時,請將水排除。
5:定期檢查內部振動子輸出線是否磨損。
6:工作場所保持空氣暢通,周圍溫度不可過高。(40℃以下)。

7:定期清洗空氣濾清器,應使用清潔劑或水,不可使用揮發性之溶劑。

保養方法
8:焊機每使用滿一月,滑動部位應揩試干凈,重新涂上優質潤滑油脂。
9:機械定期擦拭,但不可使用液體清洗,發振箱上方勿重壓或放置流體物。
10:搬運機器時,發振箱應與機體分離(拆開電纜插座),搬運須小心,勿受撞擊。
11:每月應打開控制箱上蓋,用干凈不帶水分空氣槍,清除箱內粉塵,以保持零件散熱通風之良好
12:外觀若有灰塵,請以干凈布擦拭,每隔半年應以干燥之壓縮空氣吹凈機內塵埃,在清潔焊機側板、表面時嚴禁使用各種熔劑,應使用中性洗滌劑,輕輕擦試。
