超聲波焊接機換能器具體介紹
來源:超聲波焊接機??發布時間：2023-10-19 08:15??點擊：
超聲波焊接是一種高效、環保、節能的工藝技術，它利用高頻率的超聲波振動能量，將兩個或多個塑料件緊密連接在一起。在這個過程中，超聲波換能器起著關鍵的作用。本文將對超聲波焊接機換能器進行具體介紹。
一、超聲波焊接機換能器的原理

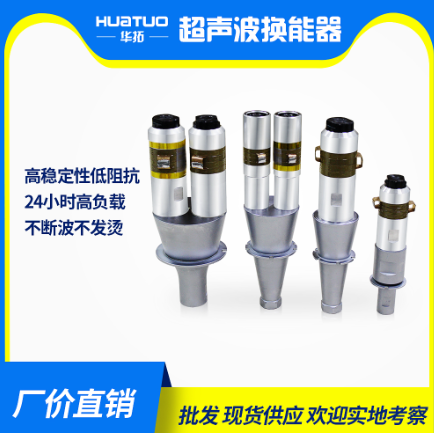

超聲波換能器是超聲波焊接機的核心部件，它可以將電能轉化為機械能，產生高頻的振動。超聲波換能器通常由壓電陶瓷元件和金屬結構組成。壓電陶瓷元件在電場的作用下會產生伸縮，從而產生振動；金屬結構則用于傳遞和放大振動。
二、超聲波焊接機換能器的結構
壓電陶瓷元件
壓電陶瓷是一種具有壓電效應的陶瓷材料，它在電場作用下會產生形變。超聲波換能器通常使用圓盤形或圓柱形的壓電陶瓷元件，以產生所需的振動。
金屬結構
金屬結構是超聲波換能器的另一個重要組成部分。它通常由合金或不銹鋼制成，用于傳遞和放大壓電陶瓷產生的振動。金屬結構的形狀和尺寸對超聲波焊接的效果有著重要影響。常見的金屬結構有音叉、蛤形、棒狀等。
匹配層
匹配層是超聲波換能器的重要組成部分，它位于壓電陶瓷元件和金屬結構之間。匹配層可以減少聲阻抗，從而提高振動能量的傳遞效率。常見的匹配層材料有環氧樹脂、聚酯薄膜等。
三、超聲波焊接機換能器的分類
按工作頻率分類
超聲波換能器按工作頻率可分為高頻型和低頻型。高頻型超聲波換能器的頻率范圍在20kHz-100kHz之間，輸出功率較小，主要用于精細焊接；低頻型超聲波換能器的頻率范圍在20kHz以下，輸出功率較大，主要用于厚材料的焊接。
按結構形式分類
超聲波換能器按結構形式可分為縱向振動型和橫向振動型。縱向振動型超聲波換能器所產生的振動方向與傳播方向一致，主要用于焊接薄膜、線狀等材料；橫向振動型超聲波換能器所產生的振動方向與傳播方向垂直，主要用于焊接面積較大的板材、管材等材料。
四、超聲波焊接機換能器的選購和使用注意事項
在選購超聲波換能器時，要根據實際需求選擇合適的型號和規格，同時要注意其工作頻率、輸出功率等參數是否符合要求。
使用前要對超聲波換能器進行仔細的安裝和調試，確保其與超聲波焊接機的其他部件（如振幅器、變幅桿等）配合良好，以達到最佳的焊接效果。
在使用過程中，要保持超聲波換能器的清潔和干燥，避免水滴、塵土等雜質影響其性能和使用壽命。如發現異常應及時停機檢查，避免造成損壞。
