超聲波焊接是什么?
來源:超聲波焊接機??發布時間:2022-09-30 16:45??點擊:

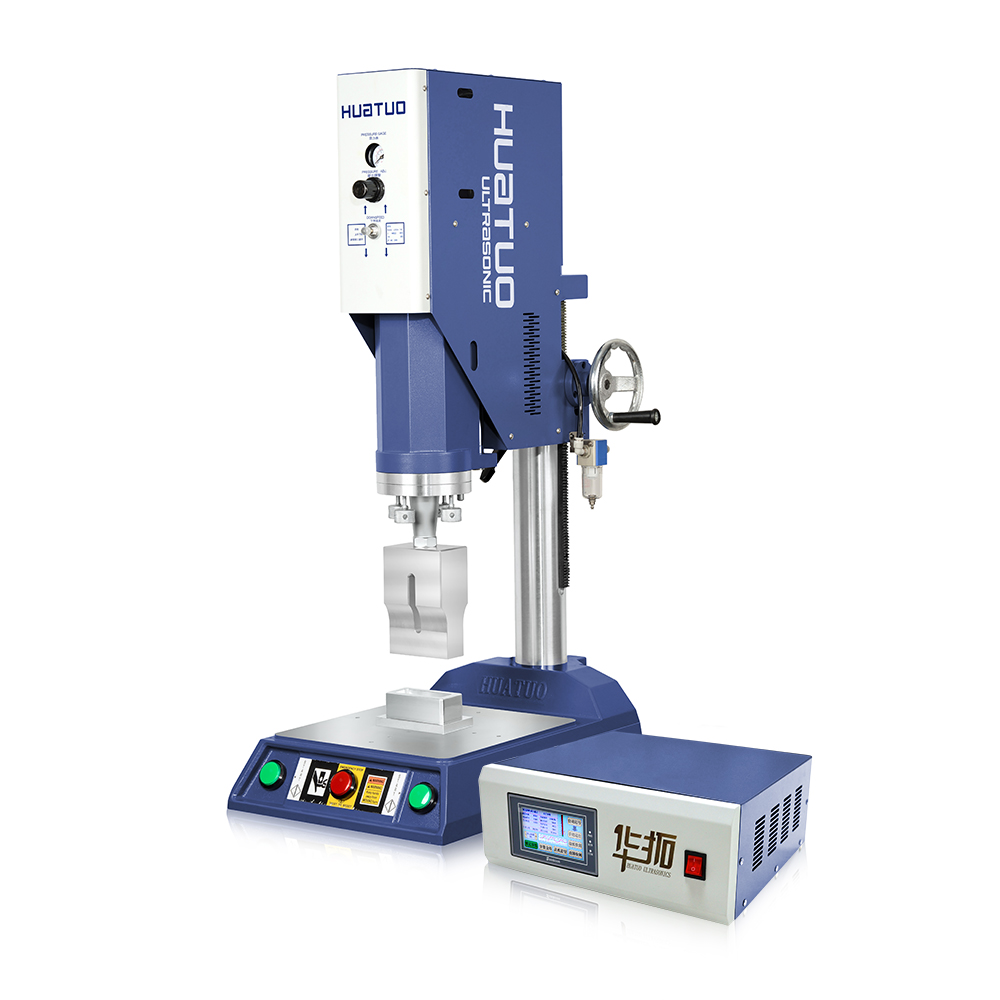

超聲波焊接是利用高頻振動波傳遞到兩個需焊接的物體表面,在加壓的情況下,使兩個物體表面相互摩擦而形成分子層之間的熔合。需要包含超聲波發生器、轉換器、升壓器、焊具等部件。一套超聲波焊接系統的主要組件包括超聲波發生器/換能器/變幅桿/焊頭三聯組/模具和機架。
超聲波焊接是通過超聲波發生器將50/60赫茲電流轉換成15、20、30或40 KHz 電能。被轉換的高頻電能通過換能器再次被轉換成為同等頻率的機械運動,隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接合部,在該區域,振動能量被通過摩擦方式轉換成熱能,將需要焊接的部件區域熔化。超聲波不僅可以被用來焊接金屬、硬熱塑性塑料,還可以加工織物和薄膜等。

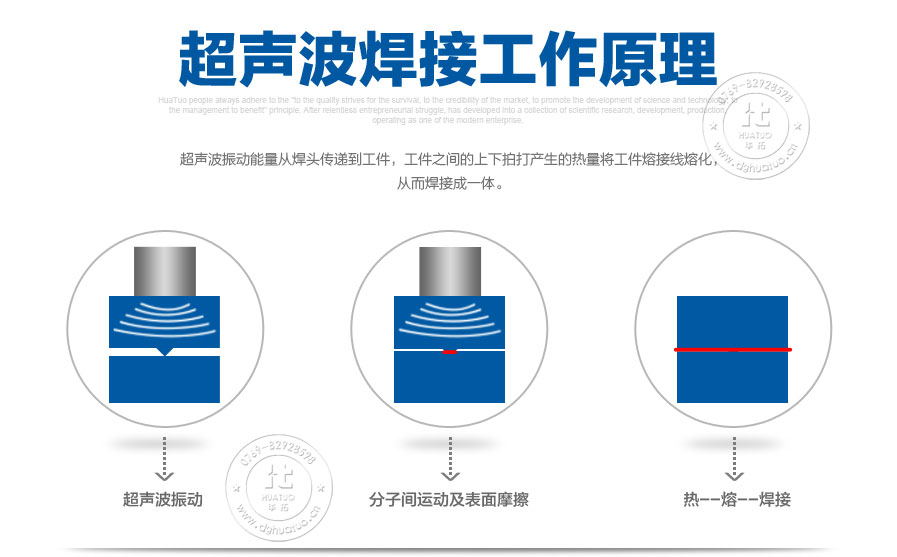

超聲波作用于熱塑性的塑料接觸面時,會產生每秒幾萬次的高頻振動,這種達到一定振幅的高頻振動,通過上焊件把超聲能量傳送到焊區,由于焊區即兩個焊接的交界面處聲阻大,因此會產生局部高溫。又由于塑料導熱性差,一時還不能及時散發,聚集在焊區,致使兩個塑料的接觸面迅速熔化,加上一定壓力后,使其融合成一體。當超聲波停止作用后,讓壓力持續幾秒鐘,使其凝固成型,這樣就形成一個堅固的分子鏈,達到焊接的目的,焊接強度能接近于原材料強度。
超聲波塑料焊接的好壞取決于換能器焊頭的振幅,所加壓力及焊接時間等三個因素,焊接時間和焊頭壓力是可以調節的,振幅由換能器和變幅桿決定。這三個量相互作用有個適宜值,能量超過適宜值時,塑料的熔解量就大,焊接物易變形;若能量小,則不易焊牢,所加的壓力也不能太大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。
超聲焊接一般都要求熔接口要小,接觸面要統一。接口設計取決于焊接的材料,焊件的形狀以及焊件要求等因素。通常連接的三角形狀部分會聚集超聲能量,并快速融化形成焊接面。由左向右(對接接頭、階梯型、榫槽型)
超聲波塑料焊接可用于所有熱塑塑料。在為部分結晶塑料制成的工件開縫時必須注意,這種塑料類型所采用的焊接方式與非晶態塑料的焊接方式大相徑庭。
可適用材料有PS、ABS、Acrylic、ABS、SAN、PMMA、PC-ABS Blends、 Polycarbonate/PC、PC-ABS Blends、PPS、Polysulfone/PSO、PVC、ASA、PPO、PC-PBT Blends、Polyester、Ryton、PET、Polyamide Co-polymer (Nylon 6-3-T)、Valox Polyamide/Nylon 6、Polyamide/Nylon 6/6、PBT、PP、PE、Polyacetal、Ultem(PEI)等
以上即超聲波焊接的介紹,如有需求可咨詢聯系我們了解產品,華拓超聲波歡迎您的咨詢。
